(N)HXСH FE180/E30, (N)HXСH FE180/E90

ТУ У 27.3-39543889-012:2021, ДСТУ IEC 60502-1:2009
  • (N)HXСH FE180/E30, (N)HXСH FE180/E90 – это кабели с медными жилами, изоляцией из керамообразующей силиконовой резины, медным экраном и оболочкой из безгалогенной композиции с низким газо- и дымовыделением.
  • Предназначены для передачи и распределения электрической энергии в стационарных установках, а также для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств для электрических сетей с номинальным переменным напряжением до 0,6/1 кВ.
  • Используются для прокладки в помещениях, туннелях и кабельных сооружениях при отсутствии опасности механических повреждений, где необходима защита электрических цепей от влияния внешних электрических полей и необходимо обеспечить сохранение работоспособности кабеля во время пожара.
  • Применяются в местах, где необходимо исключить риск материальных потерь и человеческих жертв: образовательных и медицинских учреждениях, гостиницах, торговых центах и других. Благодаря сохранению своей функциональности под воздействием открытого огня и пониженному образованию токсичных газов указанные кабели гарантируют работоспособность систем освещения, вентиляции, аварийного энергопитания и других подобных систем в случае пожара.
Минимальный срок службы 30 лет
Гарантийный срок эксплуатации 3 года
Минимальный радиус изгиба, Dн Одножильный кабель: 10 × Dн
Многожильный кабель: 7,5 × Dн
Диапазон температур монтаж: не ниже -15°C
эксплуатация: от -50°C до +50°C
Расшифровка кабеля (N)HXСH FE180/E30, (N)HXСH FE180/E90

(N) – изготовлен в соответствии с немецким стандартом VDE;

HX – изоляция из негорючей композиции (керамообразующей силиконовой резины);

С – медный экран (обмотка медной лентой (фольгой), либо в виде повива (оплетки) из медных проволок или в виде медной концентрической жилы);

H – оболочка стойкая к воздействию огня, не содержащая галогенов (из безгалогенной композиции с низким газо- и дымовыделением);

FE180 – кабели по способности к сохранению целостности цепей в условиях воздействия пламени, температура которого не менее 750°С, соответствуют FE180 (4.8 ДСТУ 4809);

E30 – кабели по способности к сохранению целостности электрических цепей в условиях стандартного температурного режима соответствуют Ек30 (4.7 ДСТУ 4809);

E90 – кабели по способности к сохранению целостности электрических цепей в условиях стандартного температурного режима соответствуют Ек90 (4.7 ДСТУ 4809);

J – в обозначении марок кабелей, имеющих жилу заземления (зелено-желтый цвет изоляции жилы);

О – в обозначении марок кабелей, имеющих нулевую жилу (синий цвет изоляции жилы);

RE – в обозначении марок кабелей, с круглыми однопроволочными жилами;

– в обозначении марок кабелей, с круглыми многопроволочными жилами;

FLEX – в обозначении марок кабелей, с круглыми гибкими многопроволочными жилами.

Конструкция
Жилы: медные круглые однопроволочные или многопроволочные (классы 1, 2, 5 ДСТУ ЕN 60228)
Изоляция: из негорючей композиции (керамообразующей силиконовой резины), оболочка из безгалогенной композиции с низким газо- и дымовыделением
Бронь: нет
Число жил Номинальное сечение основных жил, мм2
1 1,0 — 300
2, 3, 4, 5 1,0 — 240
Пожарная безопасность
  • ДСТУ 4809:2007
  • (N)HXСH FE180/E30 - ПБ 123222288
  • (N)HXСH FE180/E90 - ПБ 123222588

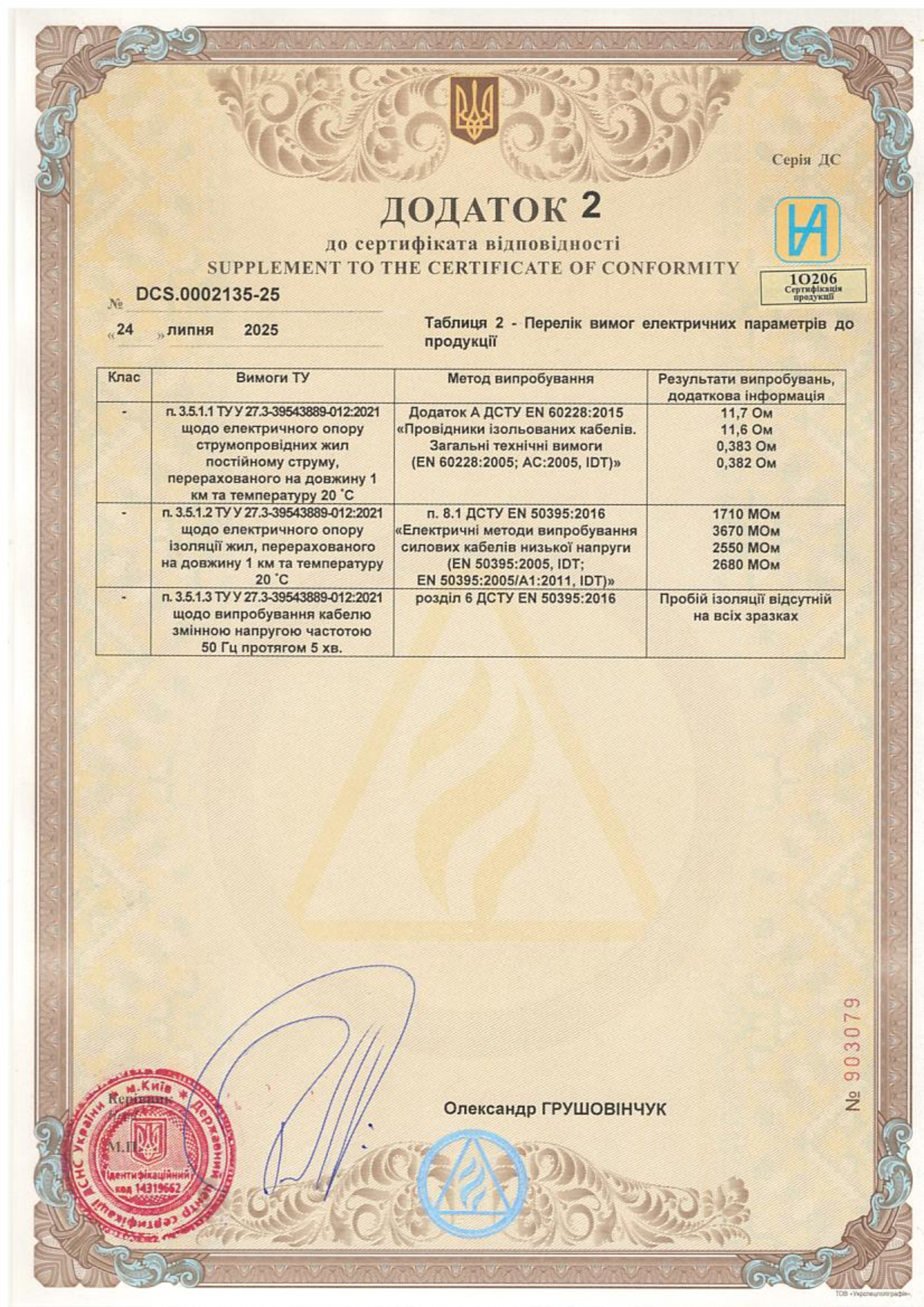

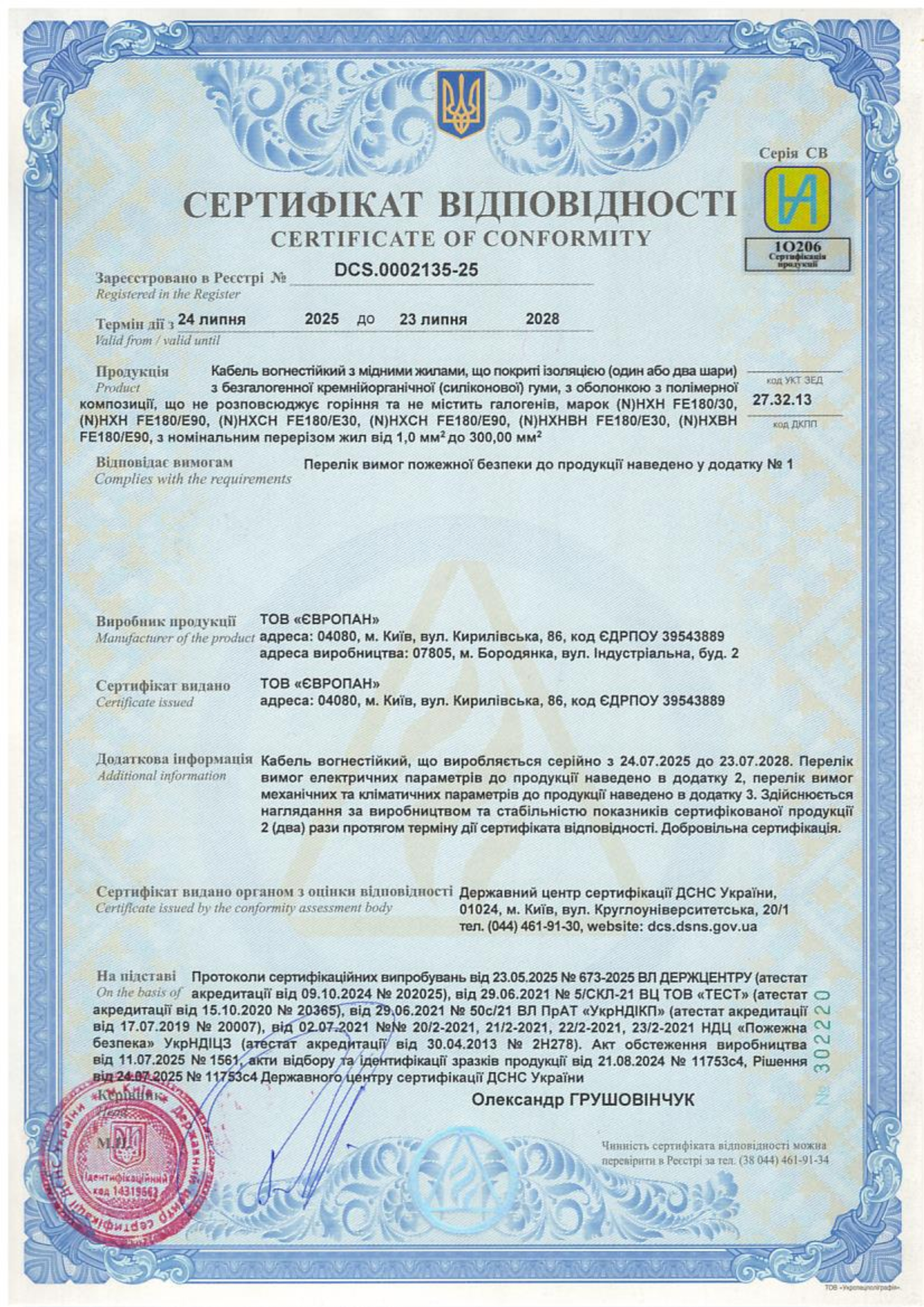

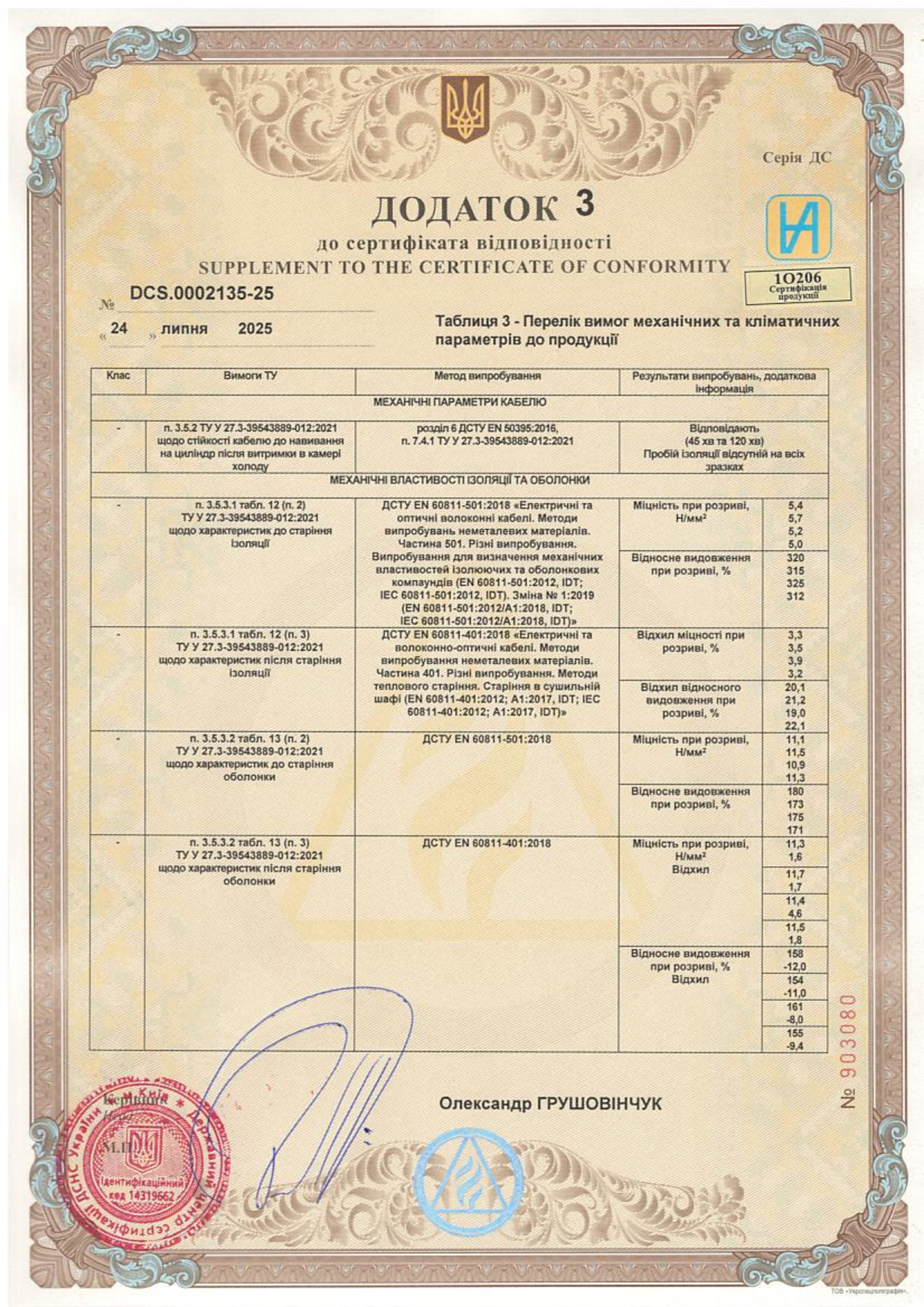

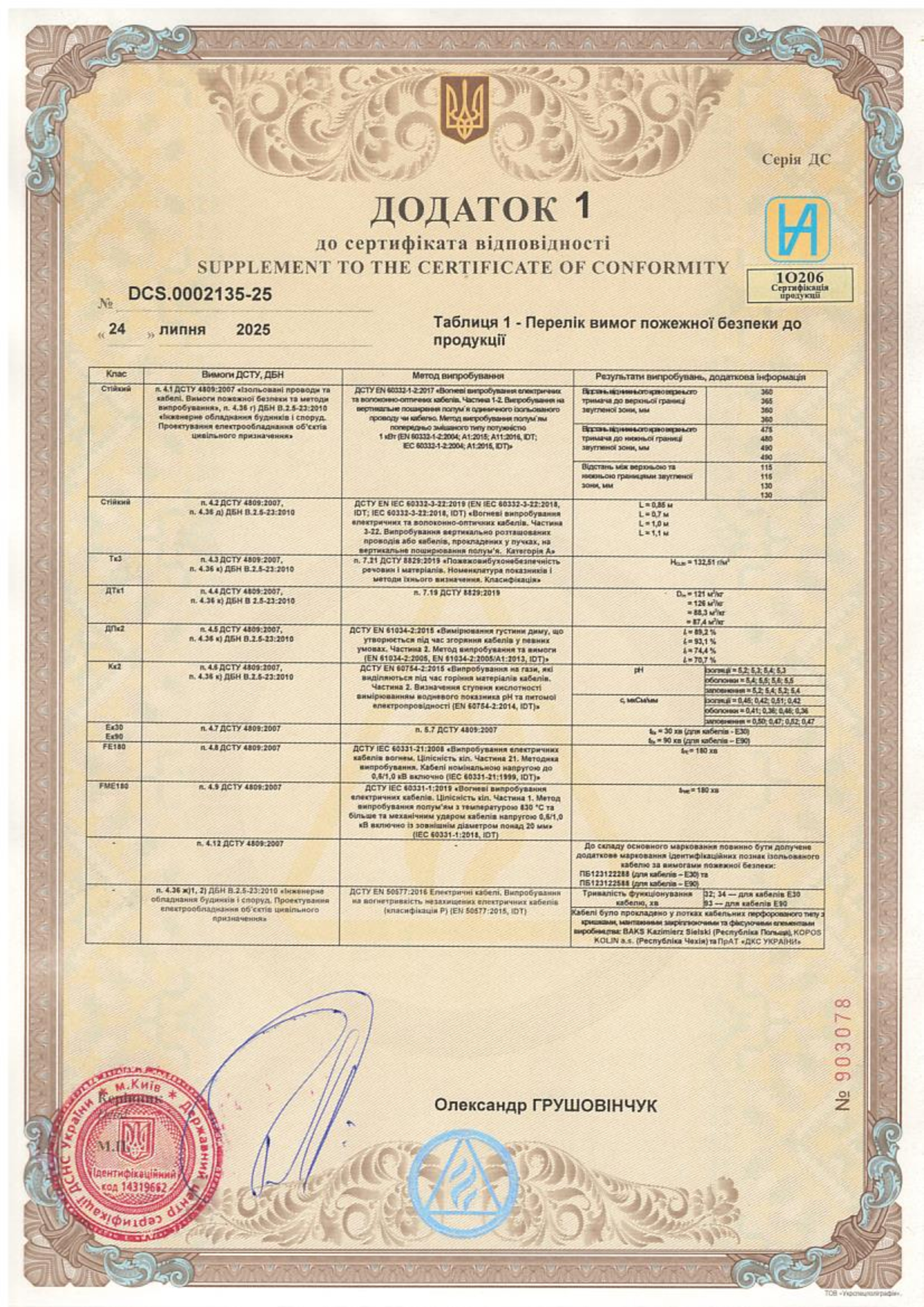

Сертификаты
Подробное описание

(N)HXСH FE180/E30, (N)HXСH FE180/E90 – это кабели с медными жилами, изоляцией из керамообразующей силиконовой резины, медным экраном и оболочкой из безгалогенной композиции с низким газо- и дымовыделением.

Сфера применения

Огнестойкие безгалогенные кабели с экраном (N)HXСH FE180/E30, (N)HXСH FE180/E90 являются экранированным аналогом кабелей (N)HXH FE180/E30, (N)HXH FE180/E90 и предназначены для передачи и распределения электрической энергии в стационарных установках , присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств для электрических сетей с номинальным переменным напряжением до 0,6/1 кВ.

Используются для прокладки в помещениях, туннелях и кабельных сооружениях при отсутствии опасности механических повреждений, где есть необходимость защиты электрических цепей от влияния внешних электрических полей и необходимость обеспечения сохранения работоспособности кабеля во время пожара.

Предназначены для использования в местах с повышенной пожарной опасностью и особыми требованиями по обеспечению безопасности людей и материальных ценностей. В частности, в общественных зданиях, электростанциях, учебных заведениях, больницах, культурных и торгово-развлекательных центрах, кинотеатрах, супермаркетах, метрополитене и других подобных местах. Указанные кабели сохраняют свои свойства в течение 180 минут под воздействием открытого огня, не поддерживают горение в течение 30 минут – (N)HXСH FE180/E30 или 90 минут – (N)HXСH FE180/E90 и выделяют минимальное количество токсичных газов при пожаре. Благодаря этим свойствам они обеспечивают функционирование электрооборудования, работа которого является обязательной для проведения спасательных работ при пожаре: систем предупреждения и тушения огня, питания аварийного освещения, вентиляции и дымовых клапанов.

Конструкция

В основе конструкции (N)HXСH FE180/E30, (N)HXСH FE180/E90 – медные круглые однопроволочные или скрученные многопроволочные жилы 1, 2 или 5 класса гибкости. Изоляция выполнена из негорючей композиции – керамообразующей силиконовой резины, с цветовой маркировкой. А оболочка изготовлена из безгалогенной композиции с низким дымо- и газовыделением.

Защитный экран медный и может быть выполнен в виде:

— обмотки медной лентой или фольгой;

— оплетки из медных проволок;

— медной концентрической жили.

Эксплуатация

(N)HXСH FE180/E30, (N)HXСH FE180/E90 предназначены для стационарной эксплуатации при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98% при температуре до +35°С, в том числе для прокладки на открытом воздухе при условии защиты кабелей от воздействия прямого солнечного излучения.

Монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.

Радиус изгиба при прокладке составляет не менее 10 наружных диаметров кабеля для одножильных кабелей и 7,5 — для многожильных.

Длительно допустимый нагрев жил проводника во время эксплуатации не должен превышать +90°С, в аварийном режиме – +130°С, а при коротком замыкании – +250°С.

Срок службы кабелей 30 лет. Гарантийный срок эксплуатации – 3 года.

На сайте ООО «ЕВРОПАН» можно подобрать и купить безгалогенные огнестойкие кабели повышенной безопасности для передачи и распределения электрической энергии на объектах, где в случае пожара необходимо в течение определенного времени обеспечить функционирование электроустановок для безопасной эвакуации людей и материально-культурных ценностей. Наша продукция изготовлена в соответствии с немецким стандартом VDE из высококачественного сырья. А работники отдела продаж всегда готовы оказать вам помощь в подборе проводника и ответить на любые вопросы о приобретении кабельно-проводниковой продукции.

Читать полностью

Допустимые токи короткого замыкания кабелей

Номинальное сечение жилы, мм² Допустимый ток односекундного короткого замыкания кабелей, кА Номинальное сечение жилы, мм² Допустимый ток односекундного короткого замыкания кабелей, кА

1,5

0,21

50

6,50

2,5

0,34

70

9,38

4,0

0,54

95

13,03

6,0

0,81

120

16,43

10

1,36

150

20,26

16

2,16

185

25,35

25

3,46

240

33,32

35

4,80

300

41,64

Номенклатура и масса-габаритные характеристики

Выберите номинальное напряжение, кВ

Число жил и номинальное сечение, мм2 Номинальный наружный диаметр, мм Расчетная масса 1 км кабелей, кг

1х1,5

7,9

110

1х2,5

8,3

126

1х4,0

8,7

148

1х6,0

9,2

176

1х10

10,0

224

1х16

11,7

323

1х25

13,1

435

1х35

14,6

565

1х50

16,2

729

1х70

18,3

979

1х95

20,7

1292

1х120

22,3

1574

1х150

24,1

1844

1х185

26,3

2286

1х240

28,8

2826

1х300

31,4

3443

2х1,5

11,1

217

2х2,5

11,8

257

2х4,0

12,7

311

2х6,0

13,7

381

2х10

15,3

502

2х16

19,1

787

2х25

21,8

1084

2х35

24,8

1432

2х50

28,1

1874

2х70

31,4

2475

2х95

36,4

3324

2х120

39,5

4056

2х150

42,2

4706

2х185

47,2

5926

2х240

52,1

7364

3х1,5

11,5

240

3х2,5

12,3

290

3х4,0

13,3

357

3х6,0

14,4

446

3х10

16,0

600

3х16

20,1

948

3х25

23,5

1349

3х35

26,2

1762

3х50

29,7

2323

3х70

33,7

3142

3х95

38,6

4181

3х120

41,9

5140

3х150

45,3

6031

3х185

50,2

7555

3х240

55,7

9452

3х2,5+1х1,5

13,2

330

3х4,0+1х2,5

14,3

410

3х6,0+1х4,0

15,5

516

3х10+1х6,0

17,3

698

3х16+1х10

21,2

1064

3х25+1х16

25,6

1592

3х35+1х16

27,7

1958

3х50+1х25

31,5

2607

3х70+1х35

35,7

3529

3х95+1х50

40,9

4706

3х120+1х70

44,9

5895

3х150+1х70

48,1

6782

3х185+1х95

53,3

8544

3х240+1х120

59,3

10711

4х1,5

12,3

275

4х2,5

13,2

336

4х4,0

14,3

420

4х6,0

15,5

530

4х10

17,3

723

4х16

21,8

1150

4х25

25,6

1649

4х35

28,6

2165

4х50

32,5

2869

4х70

37,0

3900

4х95

42,4

5205

4х120

46,5

6472

4х150

49,8

7545

4х185

55,5

9503

4х240

61,5

11876

5х1,5

13,1

319

5х2,5

14,2

393

5х4,0

15,4

496

5х6,0

16,8

632

5х10

19,2

891

5х16

24,2

1421

5х25

27,9

2012

5х35

31,3

2648

5х50

36,1

3561

5х70

40,6

4804

5х95

47,0

6474

5х120

51,2

8000

5х150

55,1

9367

5х185

61,3

11782

5х240

68,0

14748

Выберите номинальное напряжение, кВ

Число жил и номинальное сечение, мм2 Номинальный наружный диаметр, мм Расчетная масса 1 км кабелей, кг

1х1,5

7,9

110

1х2,5

8,3

126

1х4,0

8,7

148

1х6,0

9,2

176

1х10

10,0

224

1х16

11,7

323

1х25

13,1

436

1х35

14,6

566

1х50

16,2

730

1х70

18,5

992

1х95

20,9

1307

1х120

22,5

1591

1х150

24,3

1863

1х185

26,5

2307

1х240

29,0

2850

1х300

31,6

3470

2х1,5

11,1

217

2х2,5

11,8

257

2х4,0

12,7

312

2х6,0

13,7

382

2х10

15,3

503

2х16

19,1

789

2х25

21,8

1086

2х35

24,8

1434

2х50

28,1

1878

2х70

31,4

2479

2х95

36,4

3330

2х120

39,5

4062

2х150

42,2

4713

2х185

47,2

5935

2х240

52,1

7374

3х1,5

11,5

241

3х2,5

12,3

291

3х4,0

13,3

358

3х6,0

14,4

447

3х10

16,0

601

3х16

20,1

950

3х25

23,5

1352

3х35

26,2

1765

3х50

29,7

2328

3х70

33,7

3147

3х95

38,6

4189

3х120

41,9

5149

3х150

45,3

6041

3х185

50,2

7568

3х240

55,7

9468

3х2,5+1х1,5

13,2

331

3х4,0+1х2,5

14,3

412

3х6,0+1х4,0

15,5

518

3х10+1х6,0

17,3

700

3х16+1х10

21,2

1067

3х25+1х16

25,6

1596

3х35+1х16

27,7

1963

3х50+1х25

31,5

2613

3х70+1х35

35,7

3536

3х95+1х50

40,9

4716

3х120+1х70

44,9

5906

3х150+1х70

48,1

6795

3х185+1х95

53,3

8559

3х240+1х120

59,3

10730

4х1,5

12,3

276

4х2,5

13,2

337

4х4,0

14,3

421

4х6,0

15,5

531

4х10

17,3

725

4х16

21,8

1153

4х25

25,6

1653

4х35

28,6

2170

4х50

32,5

2876

4х70

37,0

3908

4х95

42,4

5216

4х120

46,5

6484

4х150

49,8

7558

4х185

55,5

9520

4х240

61,5

11897

5х1,5

13,1

320

5х2,5

14,2

395

5х4,0

15,4

498

5х6,0

16,8

634

5х10

19,2

893

5х16

24,2

1425

5х25

27,9

2017

5х35

31,3

2654

5х50

36,1

3570

5х70

40,6

4814

5х95

47,0

6487

5х120

51,2

8014

5х150

55,1

9384

5х185

61,3

11803

5х240

68,0

14775
