АППВ, АППВнгд
- АППВ, АППВнгд – это провода с алюминиевыми жилами, поливинилхлоридной изоляцией, плоские с разделительным основанием.
- Предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
- Применяются для строительства, распределенных и осветительных сетей, подключения стационарных потребителей, выполнения скрытой и наружной проводки в жилищном и промышленном строительстве.
- Провода используются только для негибкого и неподвижного монтажа электрических цепей. При необходимости выполнения наружной проводки следует использовать лотки, короба, кабельные каналы, которые защищают провод от механических повреждений и ультрафиолетового излучения.
Поделиться
эксплуатация: до -50°С
А – алюминиевая токопроводящая жила;
П – провод;
П – плоский;
В – изоляция из поливинилхлоридного пластиката;
«нгд» – не поддерживающий горение, со сниженным дымо- и газовыделением.
| Жилы: алюминиевые, однопроволочные (класс 1 ДСТУ EN 60228) |
| Изоляция: поливинилхлоридный пластикат |
| Бронь: нет |
| Число жил | Номинальное сечение токопроводящих жил, мм2 |
|---|---|
| 2, 3 | 2,5 - 6,0 |

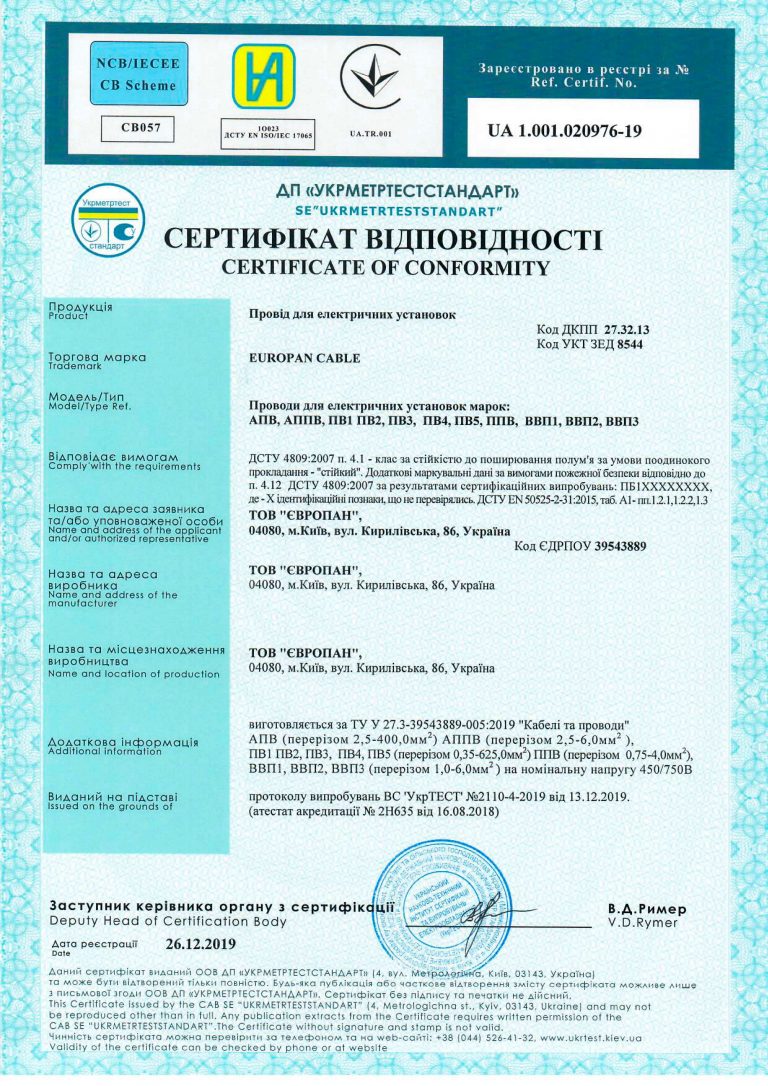

- ДСТУ 4809:2007
- АППВ – ПБ 1ХХХХХХХХ
- АППВнгд – ПБ 122111ХХХ
АППВ, АППВнгд – это плоские провода с алюминиевыми жилами, поливинилхлоридной изоляцией и разделительным основанием. Предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях. А также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
Сфера применения
АППВ широко применяется в строительстве, для подключения стационарных потребителей, приборов освещения, выполнения скрытой и наружной проводки в жилых и промышленных помещениях. Провод прокладывают только стационарно в металлических рукавах, пластиковых кабель-каналах и пустотах строительных конструкций. А также используют для присоединения производственного маломощного электрооборудования.
Благодаря плоской форме, данную марку провода активно используют для прокладки в мини каналах и под штукатуркой.
АППВ используется только для негибкого и неподвижного монтажа электрических цепей. При выполнении наружной проводки необходимо использовать лотки, короба и кабельные каналы, которые защищают провод от механических повреждений и ультрафиолетового излучения.
При одиночной прокладке АППВ не распространяет горение. Существует разновидность провода, маркированная индексом «нгд». АППВнгд выполнен с использованием ПВХ материала, не поддерживающего горение с минимальным выделением токсичного газа и дыма при воздействии высоких температур. И используется в местах с повышенной вероятностью возникновения пожара, местах скопления людей, различной техники и материальных ценностей. А также при повышенных требованиях к пожарной безопасности объектов. Конструктивно АППВ и АППВнгд состоят из 2 или 3 алюминиевых однопроволочных токопроводящих жил 1 класса гибкости (класс 1 ДСТУ EN 60228). Жилы сечением 2,5 — 6,0 мм2, уложены параллельно, в одной плоскости, защищены поливинилхлоридной изоляцией и разделены ленточным основанием. Изоляция АППВнгд выполнена из поливинилхлоридного пластиката, не поддерживающего горение со сниженным выделением токсичного газа и дыма при воздействии высоких температур. Эксплуатация АППВ и АППВнгд возможна в температурном диапазоне от -50°C до +70°C. При этом монтаж без предварительного подогрева провода допускается при температуре не ниже -15°C. Допустимая относительная влажность воздуха до 100% при температуре до +35°С. Минимальный радиус изгиба при монтаже составляет не менее 10-кратного наружного диаметра провода. Длительно допустимая температура нагрева жил проводов при эксплуатации +70°С. Срок службы проводов составляет 15 лет. А гарантийный срок эксплуатации – 2 года. Подобрать и купить оптом провода АППВ и АППВнгд, а также их медные аналоги — ППВ, ППВнгд, Вы можете на сайте ООО «ЕВРОПАН». Или при помощи менеджеров отдела продаж, обратившись по телефонам, указанным на сайте. На нашем сайте также представлены кабели силовые, контрольные и гибкие, кабели и провода различного назначения, шнуры и провода для воздушных линий электропередачи, а также другая кабельно-проводниковая продукция. Мы предлагаем качественные и долговечные сертифицированные товары по выгодным ценам и гарантируем их безопасность и надежность. А также осуществляем отправку транспортно-экспедиционными компаниями по всей территории Украины и в страны СНГ.Конструкция
Эксплуатация
Выберите номинальное напряжение, кВ
| Число жил и номинальное сечение, мм2 | Максимальные наружные размеры, мм | Расчетная масса 1 км провода, кг |
|
| высота | ширина | ||
| 2 х 2,5 | 3,9 | 9,0 | 32 |
| 2 х 4,0 | 4,4 | 10,0 | 43 |
| 2 х 6,0 | 4,9 | 11,0 | 58 |
| 3 х 2,5 | 3,9 | 14,1 | 49 |
| 3 х 4,0 | 4,4 | 15,6 | 66 |
| 3 х 6,0 | 4,9 | 17,1 | 88 |
Выберите номинальное напряжение, кВ
| Число жил и номинальное сечение, мм2 | Максимальные наружные размеры, мм | Расчетная масса 1 км провода, кг |
|
| высота | ширина | ||
| 2 х 2,5 | 3,9 | 9,0 | 35 |
| 2 х 4,0 | 4,4 | 10,0 | 47 |
| 2 х 6,0 | 4,9 | 11,0 | 62 |
| 3 х 2,5 | 3,9 | 14,1 | 53 |
| 3 х 4,0 | 4,4 | 15,6 | 70 |
| 3 х 6,0 | 4,9 | 17,1 | 93 |
