М

ТУ У 27.3-39543889-008:2020
  • М – это провод медный неизолированный, состоящий из одной или скрученный из нескольких медных проволок.
  • Предназначенный для передачи электрической энергии в воздушных электрических сетях.
МинимальныЙ срок службы 45 лет
Гарантийный срок эксплуатации 4 года
Минимальный радиус изгиба, Dн 10 × Dн
Диапазон температур от -60°С до +40°С
Длительно допустимая температура проводов в процессе эксплуатации не должна превышать 90°С
Расшифровка кабеля М

М – медь (жила — однопроволочная или многопроволочная, скрученная из медных проволок).

Конструкция
Жилы: медные однопроволочные или многопроволочные
Изоляция: нет
Бронь: нет

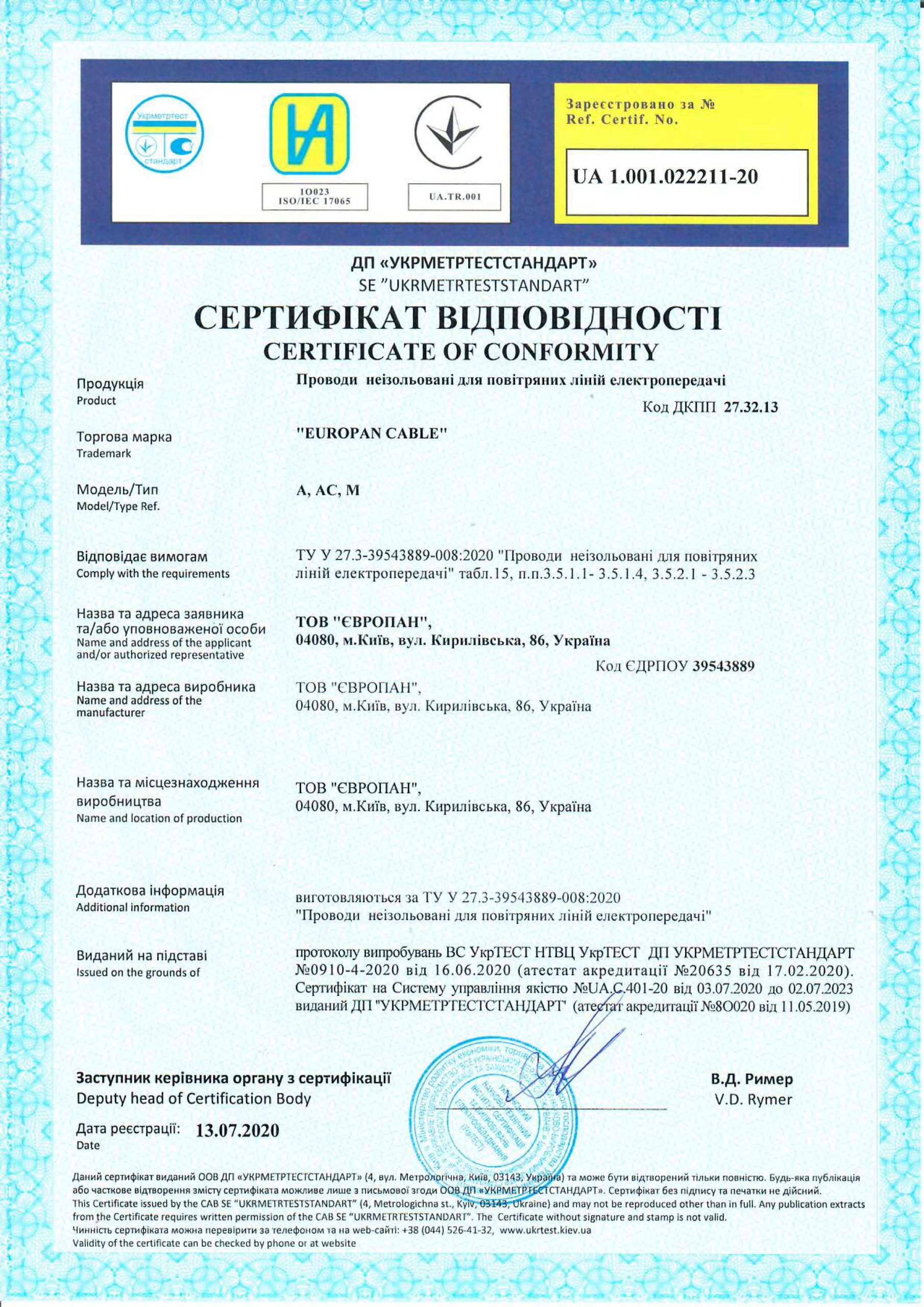

Сертификаты
Подробное описание

М – это неизолированный медный провод. Обладает одной из наивысших степеней электропроводности, высокой эластичностью и механической прочностью.

Сфера применения

Предназначен неизолированный провод М для передачи электрической энергии в воздушных электрических сетях в атмосфере воздуха типов III и II на суше и море всех макроклиматических районов. А также может использоваться в качестве проводника электрического тока в проводящих и распределительных сегментах в стационарных электроустановках .

В нормальной атмосфере медь весьма устойчива к коррозии. Медный проводник отличается довольно медленной окисляемостью, в результате чего покрывается тонкой пленкой оксидов. Оксидная пленка не препятствует прохождению тока, защищает провод от дальнейшего разрушения и хорошо противостоит химическому воздействию различных веществ. Все это делает изделия из меди идеальным выбором при прокладке ЛЭП. Но следует помнить, что наличие в атмосфере определенных примесей может вызывать усиленную коррозию этого металла. Например, сернистый газ, оксид азота, сероводород, хлор, кислоты и другие вещества. В связи с этим медные провода не желательно использовать в высокоагрессивной среде и на побережьях морей.

Кроме того, из-за дефицитности цветных металлов используется медь чаще всего в сложных условиях, где требуется повышенная проводимость и стойкость к коррозии. Именно по этой причине, в отличии от проводов марки А и АС, провода М не приобрели широкого применения при прокладке воздушных линий электропередачи. И требуют наличия специального технико-экономического обоснования.

Конструкция

Конструктивно провод М может состоять из одной круглой медной проволоки. Или может быть скручен из нескольких медных проволок, сечением от 4 до 400 мм2. Однопроволочные провода дешевле, но при этом они обладают меньшей гибкостью и механической прочностью.

Многопроволочные токопроводящие жилы скручены правильной скруткой. В центре сечения находится одна проволока, а вокруг нее концентрично наматываются проволоки второго повива. При этом число проволок каждого следующего повива увеличивается. Скрутка соседних повивов выполнена в противоположные стороны, а наружный повив имеет правое направление скрутки, что препятствует раскручиванию провода. При увеличении сечения число проволок скрутки тоже увеличивается.

Более детальную информацию о технических параметрах: число проволок в проводе, их номинальный диаметр, число повивов, а также строительную длину проводов Вы можете уточнить у менеджеров ООО «ЕВРОПАН», обратившись по телефонам, указанным на сайте.

Эксплуатация

Неизолированный провод марки М используется при температуре от -60°С до +50°С. Радиус его изгиба во время монтажа, а также провода, установленного на опорах, составляет не менее 10 внешних диаметров провода.

Основными характеристиками провода М является его способность длительно выдерживать температуру нагрева в процессе эксплуатации до +90°С и продолжительный срок службы, который составляет не менее 45 лет. Гарантийный срок эксплуатации – 4 года.

Медный неизолированный провод марки М является весьма распространенным проводником для воздушных линий электропередач, а его более высокая стоимость, по сравнению с алюминиевым, полностью компенсируется коэффициентом полезного действия. ООО «ЕВРОПАН» уже много лет является производителем различной кабельно-проводниковой продукции. У нас Вы можете подобрать и купить неизолированные провода для воздушных линий из наличия и под заказ. А сотрудники отдела продаж проконсультируют Вас по всем вопросам касательно конструктивных и технических параметров и предложат самые выгодные цены и условия поставки.

Читать полностью
Номенклатура и масса-габаритные характеристики

Выберите номинальное напряжение, кВ

Номинальное сечение, мм2 Наружный диаметр, мм Масса 1 км провода, кг Электрическое сопротивление 1 км провода постоянному току при 20°С, Ом, не более Разрывное усилие, Н,
не менее
4,0 2,2 35,0 4,6009 1661
6,0 2,8 52,0 3,0701 2467
10 3,6 88,0 1,8197 3881
16 5,1 142,0 1,1573 6031
25 6,4 224,0 0,7336 9463
35 7,5 311,0 0,5238 13141
50 9,0 444,0 0,3688 17455
70 10,7 612,0 0,2723 27115
95 12,6 850,0 0,1944 37637
120 14,0 1058,0 0,1560 46845
150 15,8 1338,0 0,1238 55151
185 17,6 1659,0 0,1001 73303
240 19,9 2124,0 0,0789 93837
300 22,1 2614,0 0,0637 107422
350 24,2 3071,0 0,0530 128827
400 25,6 3528,0 0,0471 14498
